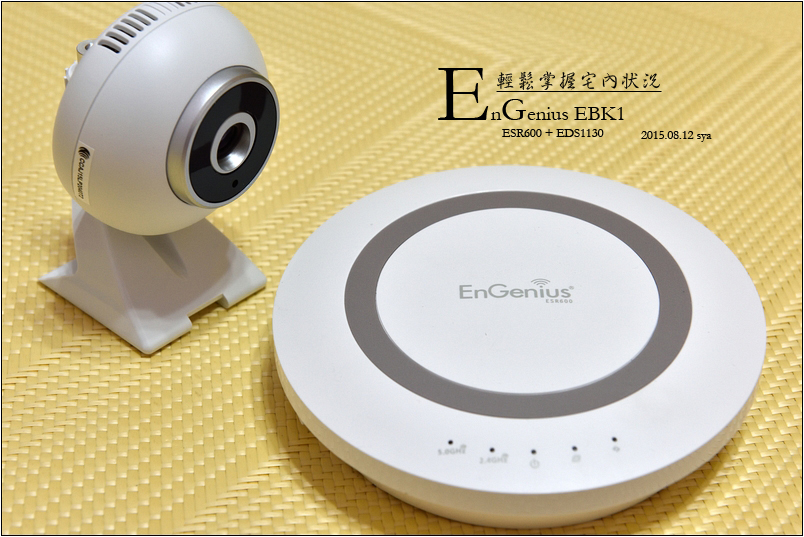

一手輕鬆掌握宅內狀況。EnGenius EBK1 (ESR600 + EDS1130)

---

兩個小麻煩，要怎麼隨時輕易的掌握她們的動態

隨著 樂樂貝貝 慢慢的長大，從原本只會躺在床上原地哭鬧，到漸漸開始在床上爬行，最近剛滿七個月的她們，已經開始想要站起來看看床檔外的世界了。因此越來越離不開樂樂貝貝她們所在的房間，三不五時就要過去看一下現況，免得發生意外。與其說擔心，說不定也有一部分其實是想要上班摸魚偷看一下兩個寶貝蛋現在在做什麼。怎麼隨時、隨意且方便的觀察她們的一舉一動就變成了我的迫切需求。家中其實已經裝了兩款D牌的無線攝影機，但都只能透過瀏覽器觀看，因此在手機上不是不能看，就是內嵌在網頁上後，畫面實在太小了，看得實在有點辛苦。恰巧這次有幸獲得了 EnGenius 神準科技「智能i管家」的試用，讓我們體驗一下監控無距離、安裝好輕鬆的產品經驗。產品主打的簡易設定讓產品從佈置到安裝只要簡單的幾分鐘就能搞定，終端的手機應用程式更能輕鬆的達到遠端監控的目的，再加上私有雲的概念，讓一台小小的路由器，卻發揮出了無比豐富的動能。



EBK1不只提供分享器與監控功能，還讓你輕鬆擁有個人私有雲

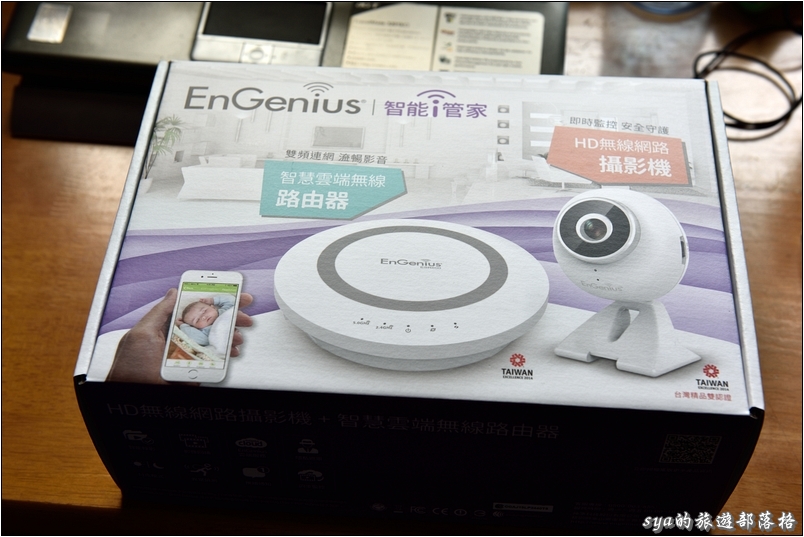

EnGenius「智能i管家」這款商品設計的消費族群，主要瞄準了數位家庭與小型企業。產品包含了一款 ESR600 的無線路由器與一款 EDS1130 的無線攝影鏡頭。ESR600 擁有優異的訊號涵蓋範圍，還可以透過USB外接一個儲存裝置，讓路由器瞬間就升級成為家中專屬的個人雲伺服器。

ESR600 在無線傳輸的部分，同時支援了2.4GHz與5GHz兩個頻段，當有需要瞬間大量資料傳輸，如播放高畫質影片時，可以手動選擇連接5GHz的無線基地台訊號；如果需要較強的訊號穿透力，讓佈建基地台外的其他隔間空間也有較佳的無線訊號，則可以手動選擇連接2.4GHz的無線基地台訊號。同時，採用了四根隱藏式的內建天線，讓整體產品的造型更具時尚感，讓產品就像是個時尚的家中擺飾，一點也沒有傳統無線IP分享器生硬的造型。

EDS1130 內建紅外線的功能，在光照強度不足時會自動啟動，大幅提升夜間的可視能力。鏡頭的規格是百萬像素、720P，影片的格式支援H.264與MPEG-4，且支援動作偵測的功能(可依照現場環境自行定義最多三個要被監測的畫面區塊)，搭配手機app的使用，還可以即時收到事件的推播。



佈建設備只要輕鬆三個步驟

購買套裝產品，也就是說購買EBK1，在出廠的時候 EnGenius 就會幫你做好該套裝產品內 ESR600 與 EDS1130的配對，希望達到每位使用者帶回家後就能無痛輕鬆使用的目的。要達到即時監控，只需要輕鬆三個步驟：

1. 進行 ESR600 的網際網路設定 (WAN port的IP設定或是PPPoE設定)
2. 將 EDS1130 接上電源啟動 (套裝產品內的 EDS1130 會自動連結該台 ESR600)
3. 下載安裝 Android 或是 iOS 上的專屬app，就可以透過軟體看到家中或公司裡的即時狀況了。

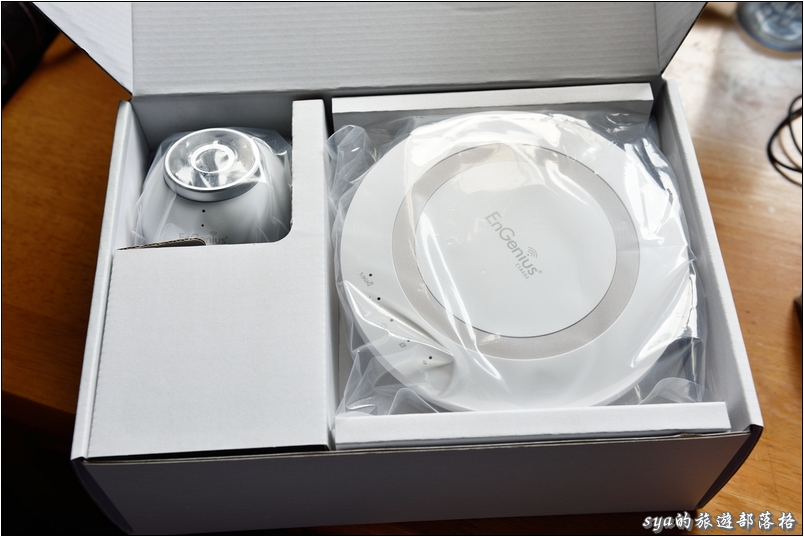

而且就算是發生了什麼意外，EDS1130 需要被Reset了，透過PC端軟體「EnViewer Finder」連至EDS1130進行SSID的設定 或是 更簡單的透過「WPS」就能夠快速完成連線。總之，整個環境安裝建置起來相當的容易。如果只是單純購買EDS1130，連接的是家中的無線路由器，EDS1130在沒有連接到DHCP伺服器，啟動的三分鐘後，IP會自動轉換成192.168.250.250，同樣可以利用有線的方式連接到它。下面來簡單分享一些開箱的畫面。

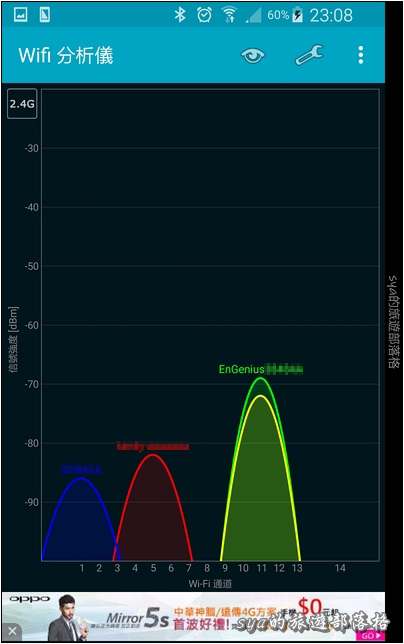

↑ 前面說到，EnGenius ESR600 使用了四根內建的隱藏式天線設計，但訊號並沒有因為隱藏式的天線設計而打了折扣，不專業的直接與家中目前使用的 Vigor 2920n在相比，在隔了大約兩到三層牆壁的情況下，ESR600訊號的訊號強度都比現在使用的基地台訊號來得好(家中使用的基地台訊號為下圖的藍色)。

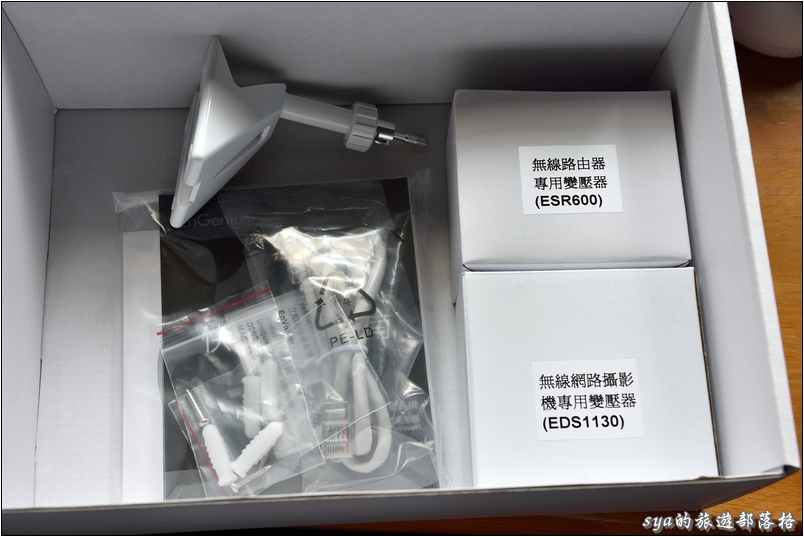

↑ 配件的部分，當然就包含了ESR600與EDS1130的電源變壓器、簡易安裝說明書、EDS1130腳座、壁掛式配件以及一條短距離的RJ45網路線。

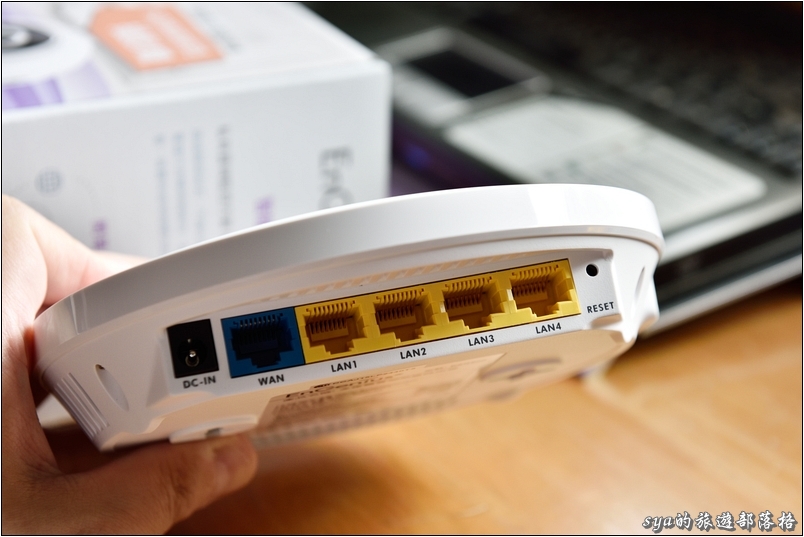

↑ ESR600後方有電源的插孔、1個Gigabit WAN Port、4個Gibabit LAN Port以及一個重置設備的Reset孔。

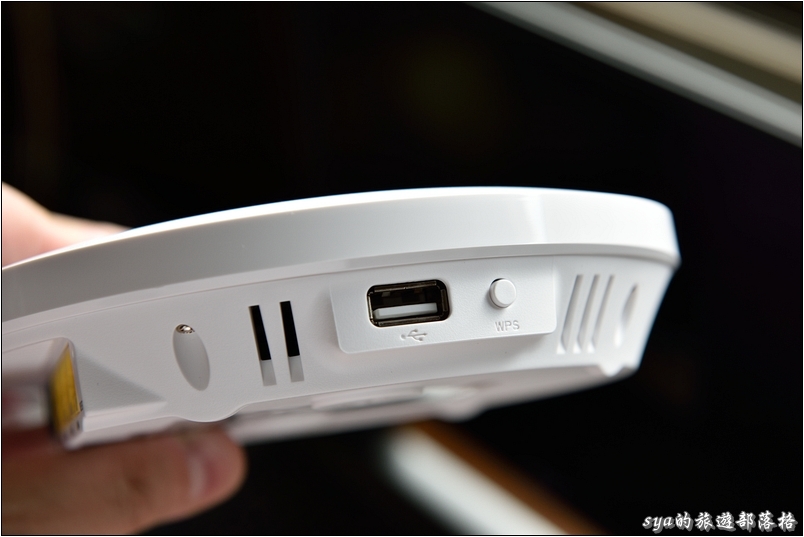

↑ ESR 600側面有一個USB 2.0的插槽以及WPS的連線按鈕。USB傳輸介面支援到2.0的版本，所以如果想要進行大量資料的傳輸，就會比較辛苦些了。

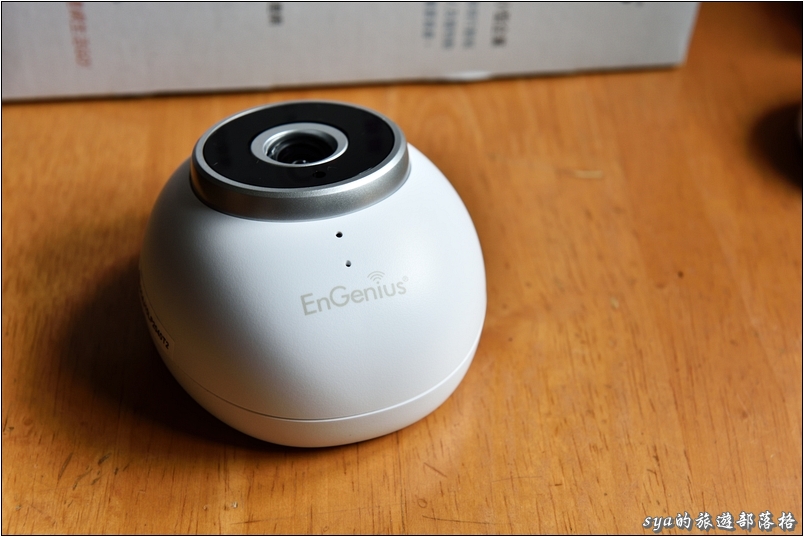

↑ 還沒有上腳座的EDS1130，曲線的造型十分的可愛。

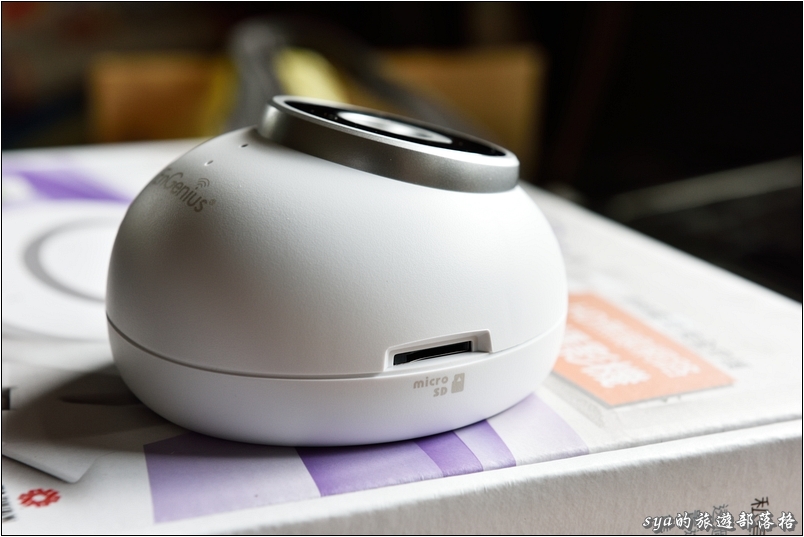

↑ EDS1130 側面有一個Micro SD記憶卡的插槽，可做為影片的儲存選擇之一。記憶卡的容量最大支援到32GB的容量。

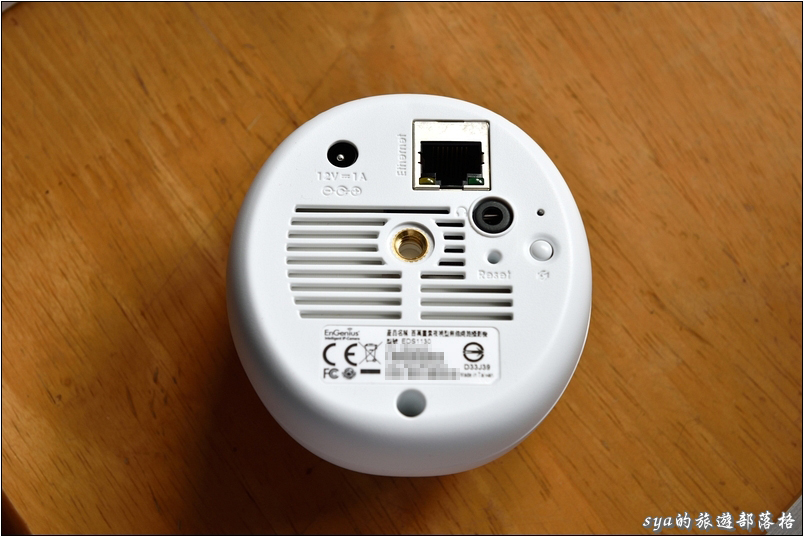

↑ EDS1130 的後方的連接孔除了包含了電源、RJ45的網路線接孔、腳座連接孔、設備重置Reset孔、WPS配對按鈕外，還有提供互動功能的麥克風收音孔與喇叭外接孔。但不知道是不是有什麼成本或設計上的考量，否則提供一個內建的簡易擴音裝置在EDS1130中就可以了，一方面不會有播放高音質音訊的需求，另一方面也可以讓佈建設備時更加的簡潔有力、更討喜。



直覺的UI操作，豐富的功能選擇

無論是在電腦端或是手機、平板的行動端，EnGenius的產品在操作上最大的優勢就是「直覺」。即便是在電腦上，透過瀏覽器連進ESR600或是EDS1130，簡明功能分類與層數不深的功能項目就讓第一次使用時沒有太大的障礙。無論是第一次設定WAN連線的設定精靈，或是進一步的DHCP、無線訊號設定…等，不會讓人有要把幾個可能的功能項目全部點開，才能找到自己所要功能的情況。再加上一些貼心的安全功能，如圖形化密碼驗證，讓使用者在使用上除了擁有方便，也不在安全上有所折扣。

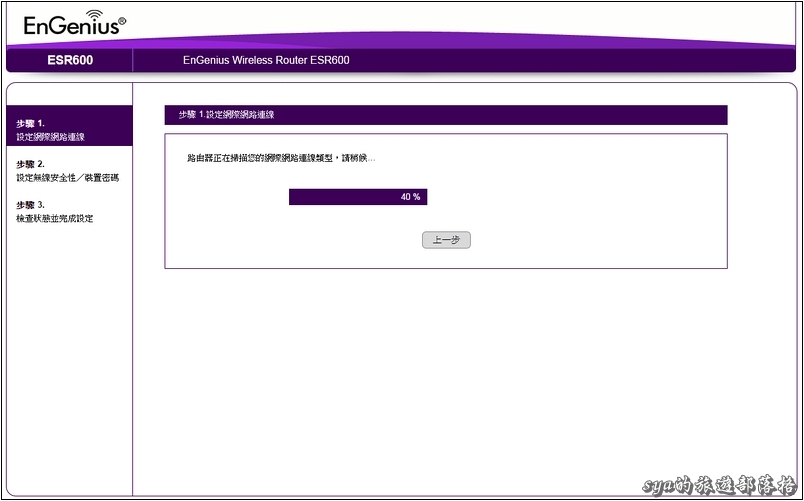

↑ 網際網路連線精靈在開始運作之前，會先進行掃描，以簡化後續的設定選擇。

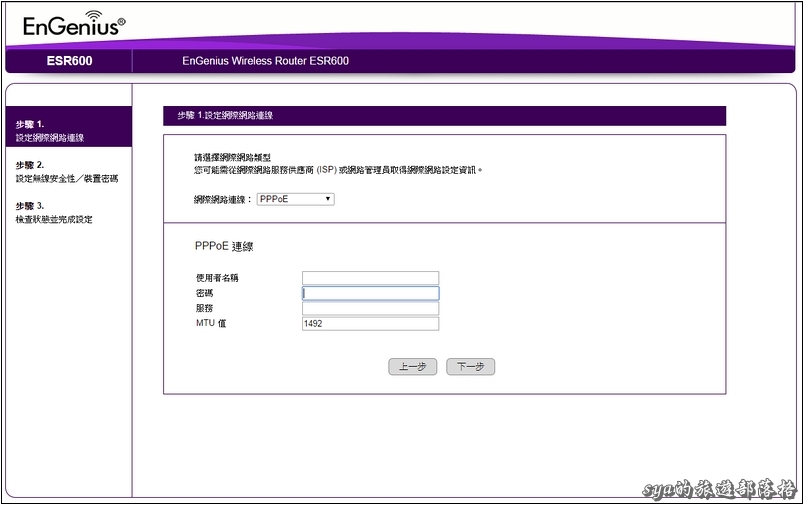

↑ 網際網路連線設定 步驟1：以我們家裡的情況，是進行PPPoE的連線帳號輸入

↑ 網際網路連線設定 步驟2：設定2.4GHz/5GHz無線網路的連線設定

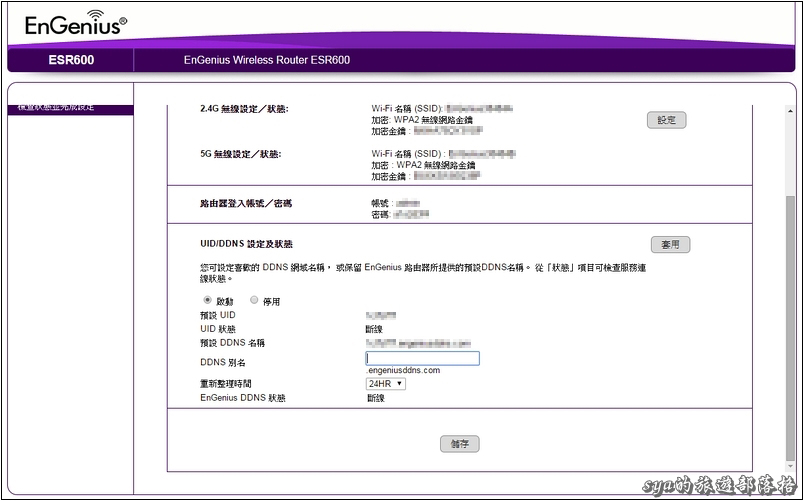

↑ 網際網路連線設定 步驟3：最後，設定從外部內連時的DDNS別名 (完成後，透過瀏覽器連接「別名.engeniusddns.com」就可以輕鬆連回家中路由器)

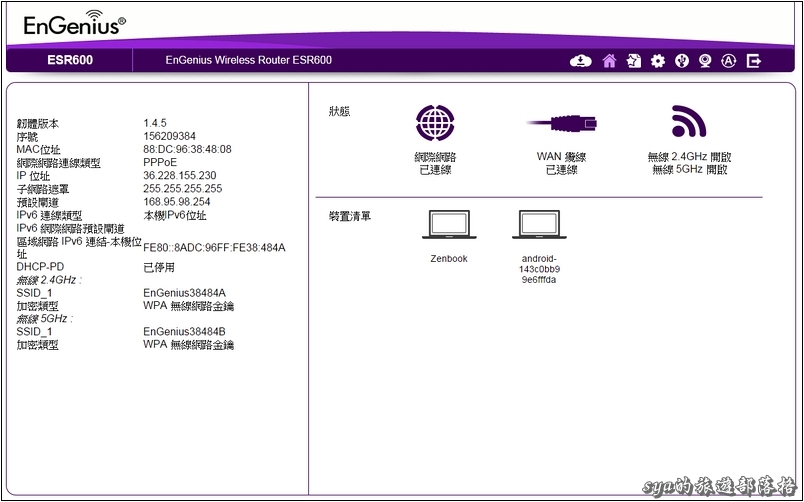

↑ 完成設定後，會帶入路由器的首頁。簡單、清楚的呈現了網際網路連線狀態、無線網路狀態、連線狀態以及目前連接上路由器的設備。

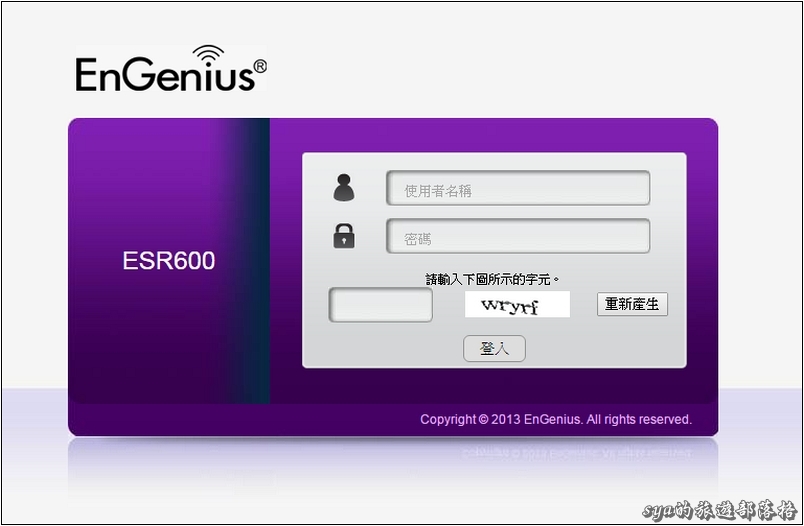

↑ 在選單中，還可以選擇開啟圖形化密碼驗證的機制，避免路由器遭到登入的暴力攻擊。

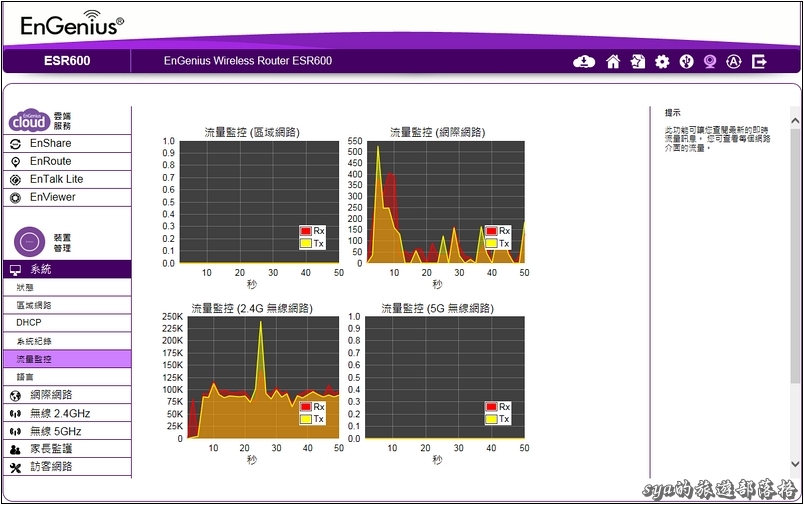

↑ 從電腦或手機上都可以觀察到目前的流量狀態

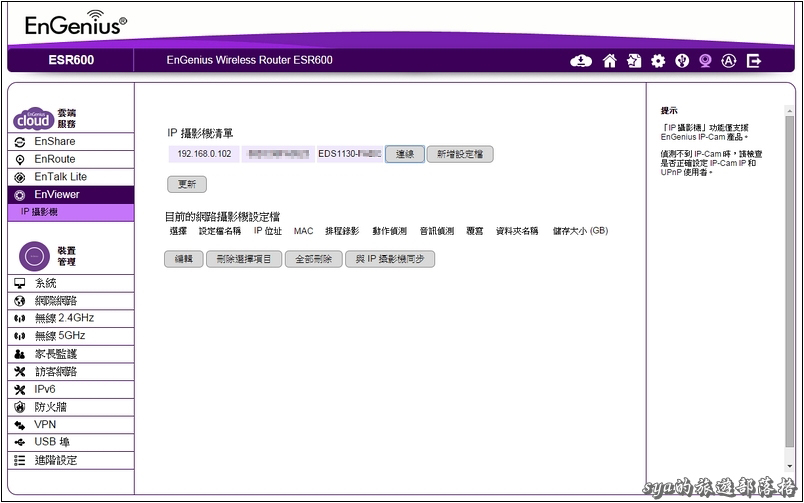

↑ 如果想要進行EDS1130的管理，只要點選 ESR600 左側的「EnViewer」，接著點選中間「更新」的按鈕，就會自動尋找區域網路內的EDS1130設備。找到後，點選「連線」，就可以登入EDS1130進行監看或設定。

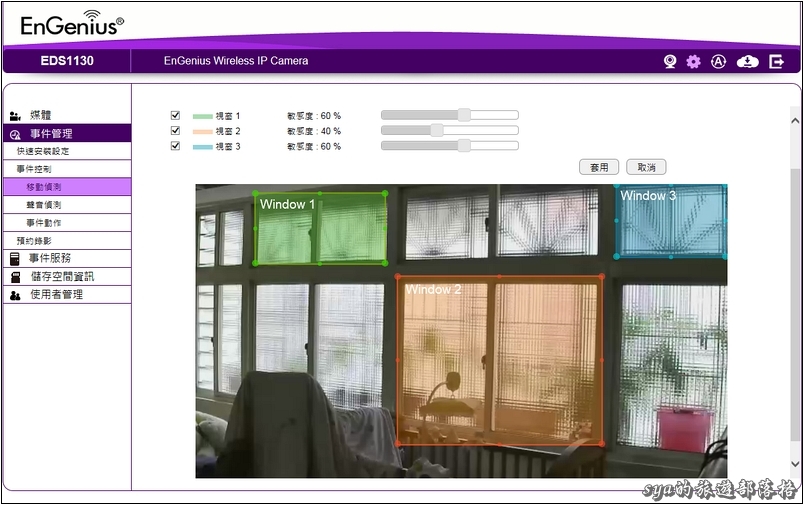

↑ 監控的設定同樣十分直覺，舉個移動偵測的設定為例。在畫面上，最多可以設定三個要偵測的區塊 (懶的話，也可以直接拉一個全螢幕的畫面)。這個設定監控區塊的功能只能透過電腦來加以設定，手機只能決定是否要接收移動偵測後的推播訊息。說到手機是否要接收推播訊息，預設這個功能是被關閉的，如果要開啟，依照以下的步驟即可：

1. 開啟手機上的「EnViewer」app
2. 滑到「 攝影機」的分頁，再點選下方的「設定」分頁

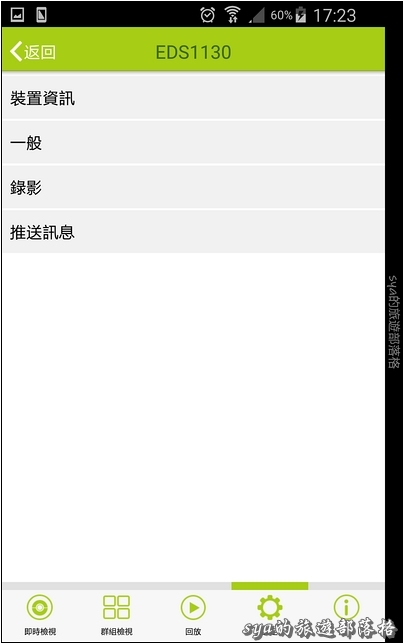

3. 點選「已經納管的EDS1130」

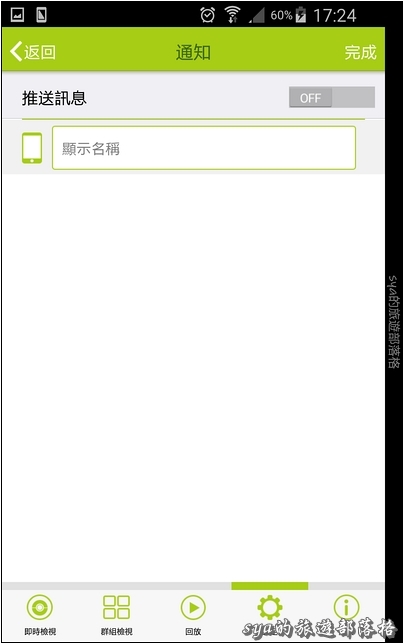

4. 選擇「推送訊息」，將功能打開即可 (請參考下圖)

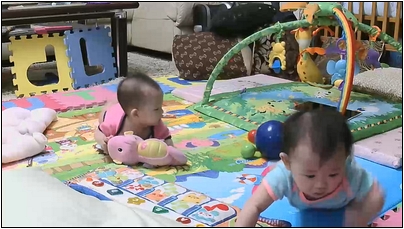

↑ EDS1130的室內擷取畫面，畫質在一般的瀏覽下還OK，可惜鏡頭稍稍有點不夠廣角～

↑ 除了影像的偵測之外，也有聲音的偵測功能！你看樂樂貝貝在家裡有多吵，如果把這個功能打開，手機就跟中毒一樣，瘋狂的接收到告警的推播訊息。

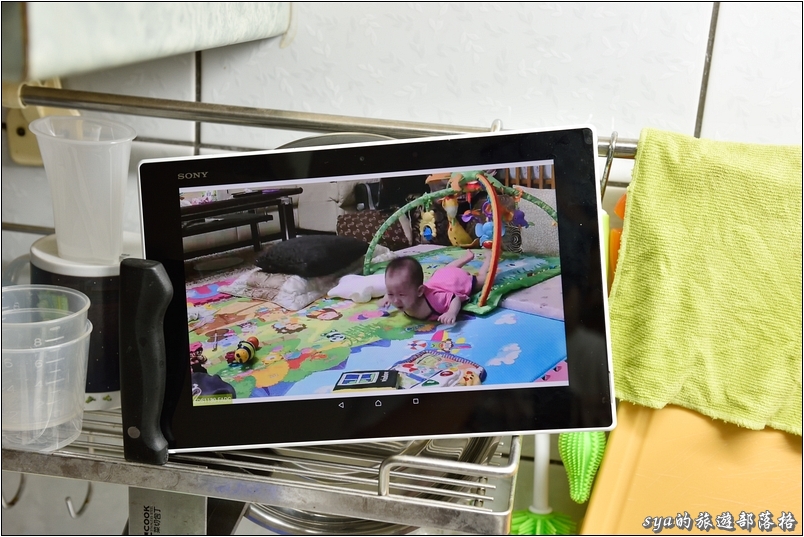

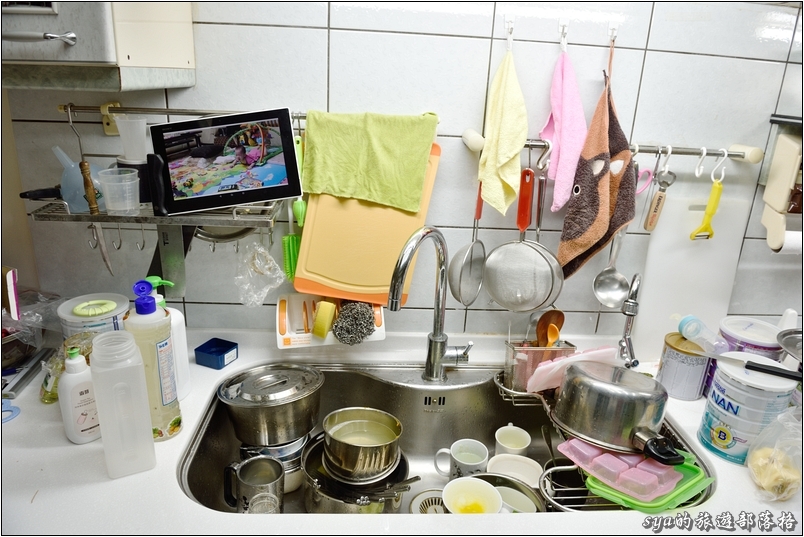

↑ 小朋友到了七、八個月的這個年齡，開始會慢慢因為媽媽離開她的視線而哭鬧。shannon現在最苦惱的就是，一到廚房忙碌的時候，小朋友隔一陣子就會開始大哭大鬧，但是沒有辦法分辨是因為沒有看到媽媽，還是因為摔倒或受傷而大哭，搞得一直要跑回房間，最後落得什麼事都做不了。現在透過EnViewer，就可以透過軟體輕鬆的掌握兩個小朋友的狀況，解決了這段時間以來最頭大的問題之一。

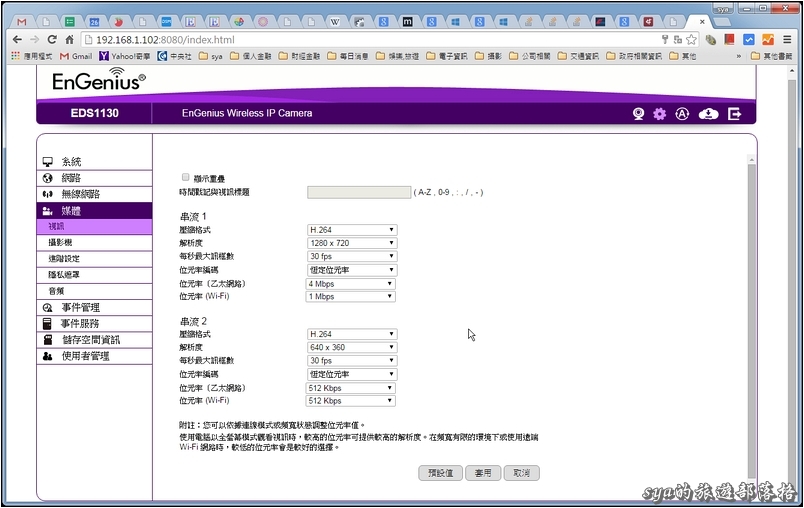

↑ 影像輸出時，可以有兩種的輸出格式設定，在「媒體」的「視訊」選項中，就可以進行壓縮格式、解析度、編碼方式…等的選擇，可以定義兩組在大頻寬或是頻寬受限環境時的不同瀏覽品質。



出門在外，如何連至家中的設備？

要找到設備的方式有下面幾種：

1. 透過「UID」：位於產品的下方標籤 (EDS1130的話，另有一張資訊標籤)
2. 透過「DDNS」：包含預設的DDNS與自訂的DDNS。前者位於產品的下方標籤，後者則可透過自己的需要客製化設定。
3. 透過產品上的「QR-Code」掃描：位於產品的下方標籤 (EDS1130的話，另有一張資訊標籤)

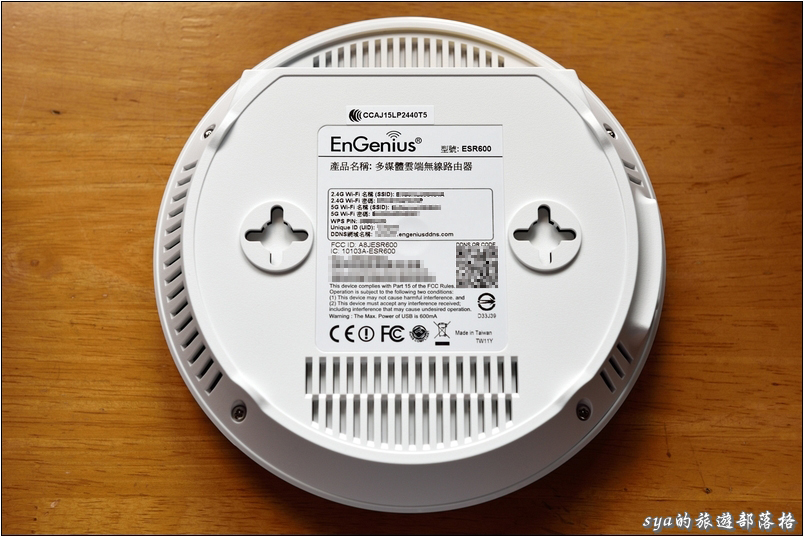

↑ 以 ESR600 來說，產品預設的UID、DDNS位址或是QR-Code，就位於產品的正下方。

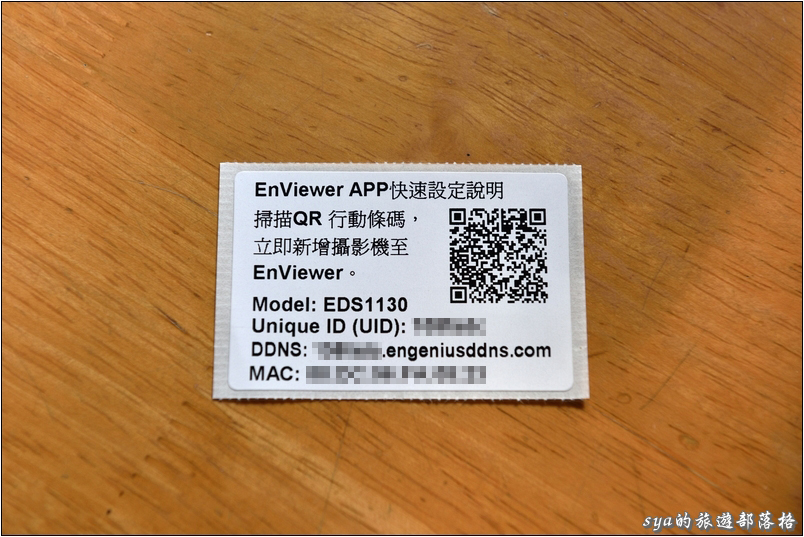

↑ EDS1130也有付贈一張快速設定的貼紙，上面就有該台EDS1130的UID、預設DDNS位址以及QR-Code的資訊。



一支手機，輕鬆搞定設備的設定與即時影像

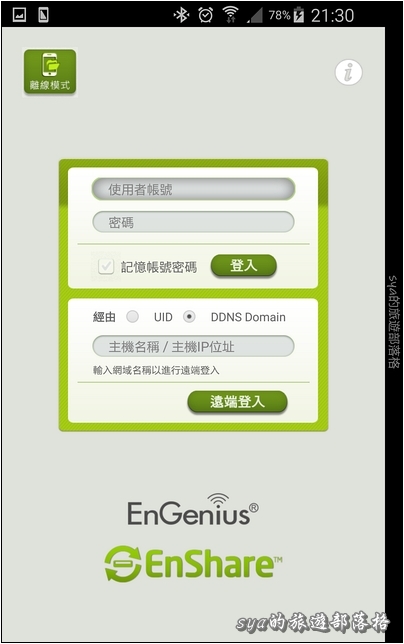

在操作上，可以選擇用電腦或是手機來設定 ESR600 與 EDS1130。當然，在電腦上可以進行的設定會更為詳細，看到的即時影響也會更大、更清楚。但選用這樣產品時，就是希望當我們出門在外時，如何輕便、容易、即時的操作或監看家中或公司的狀況。因此使用手機的app來進行管理，更是個操作時上上之選。目前 EnGenius 在Android與iOS平台的軟體商店中上都有推出一系列的app，分別是用來管理路由器與攝影機的EnViewer、提供雲端檔案管理的EnShare、提供免費通話的EnTalk Lite以及記錄行動軌跡的EnRoute。

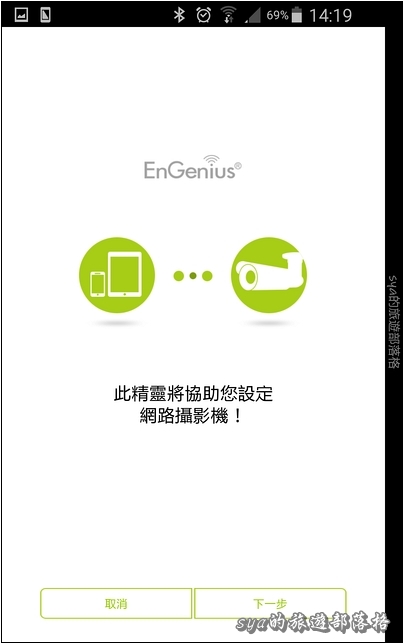

EnViewer主要有兩個分頁，分別就是管理路由裝置的「路由器清單」與攝影設備的「攝影機清單」。兩種設備都可以透過兩種方式來納管設備，如果你是在區域網路內的話，可以直接點選「放大鏡圖示」，透過軟體來自動搜尋區域網路內的設備，或是可以透過點選「+」號來手動新增設備。手動新增設備時，多樣化的提供了UID、DDNS、QR-Code掃描等方式，基本上操作很直觀，很輕易就可以完成設備的納管。

↑ 要如何連接到設備，可以透過UID、DDNS或是簡單的QR-Code掃描。尤其如果你覺得之後都要掃描，怎麼可能天天都在設備旁邊或是帶著設備的QR-Code貼紙，這不是很不方便且不理想的方式嗎？廠商也貼心的想到了這點，因此還有個「從相簿讀取」的功能。你只要將QR-Code拍下，保存在手機的相簿中，要連接時，點選「從相簿讀取」，接著打開之前拍下的圖檔，同樣也能達到一樣的目的。

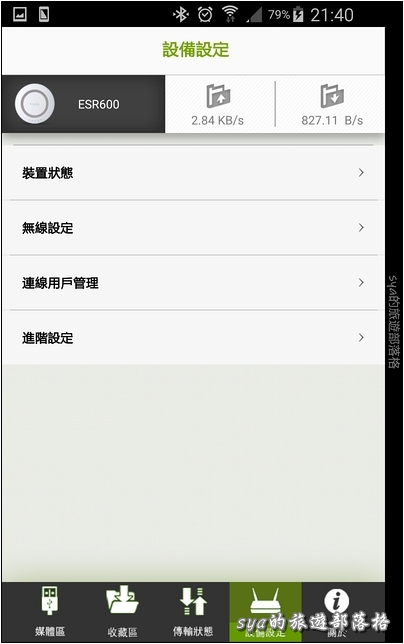

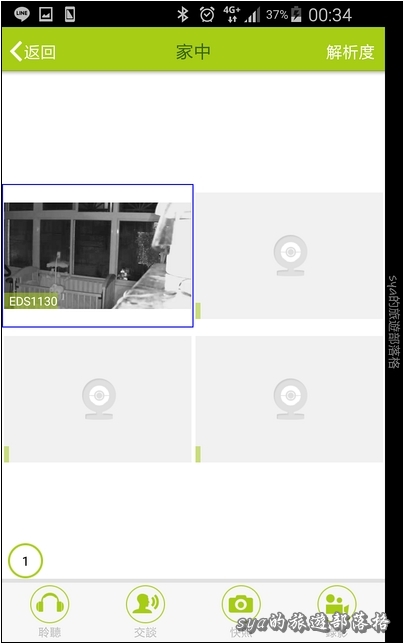

↑ (圖左)透過軟體也可以清楚看到目前家中路由器的流量狀況 (圖右)EnViewer可以同時監看多台攝影機的內容(並不僅限於上圖4個分項的數量)

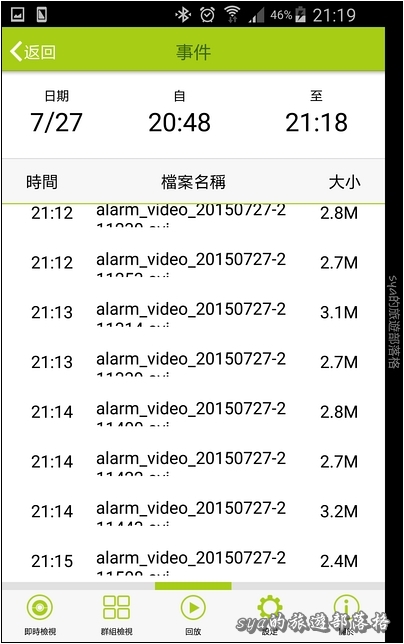

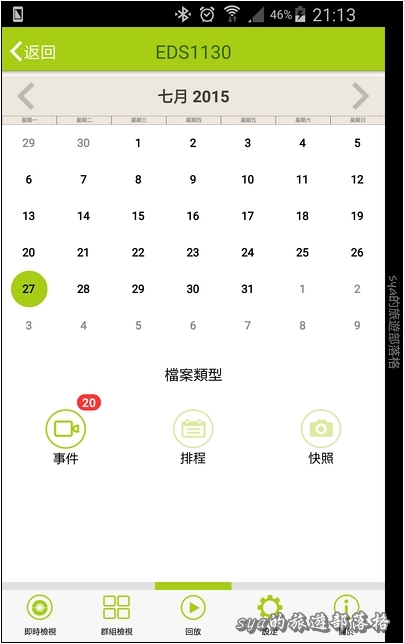

↑ 發生告警的事件或影片，還可以從行事曆上進行點選、查詢與播放，非常容易瀏覽與察看。

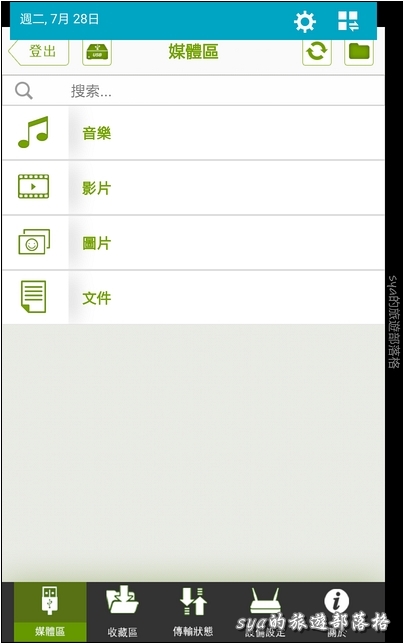

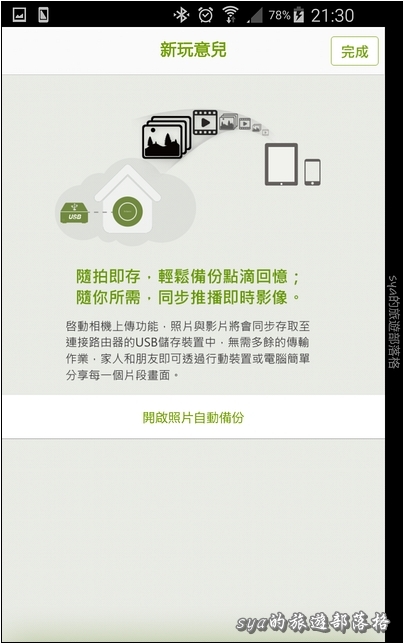

↑ 前面說到，ESR600可以透過USB外接儲存裝置，不僅僅可以儲存EDS1130的監控錄影片段，更可以在指定的目錄下放置影音檔案，讓ESR600升級成為家中的多媒體播放資料中心。

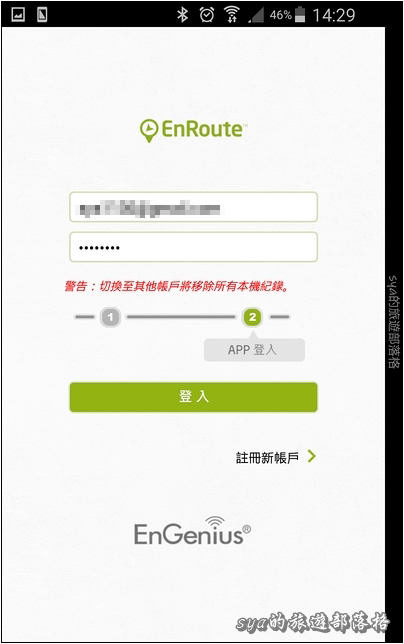

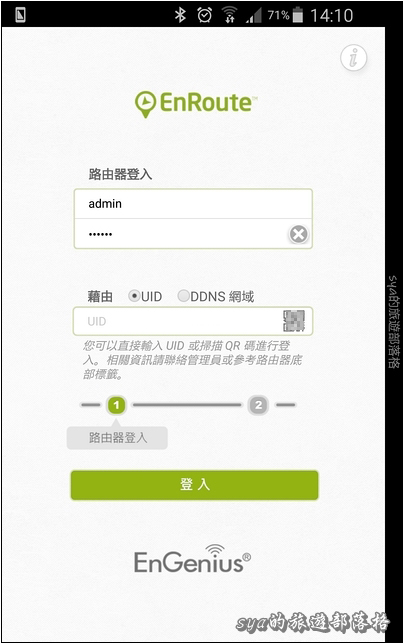

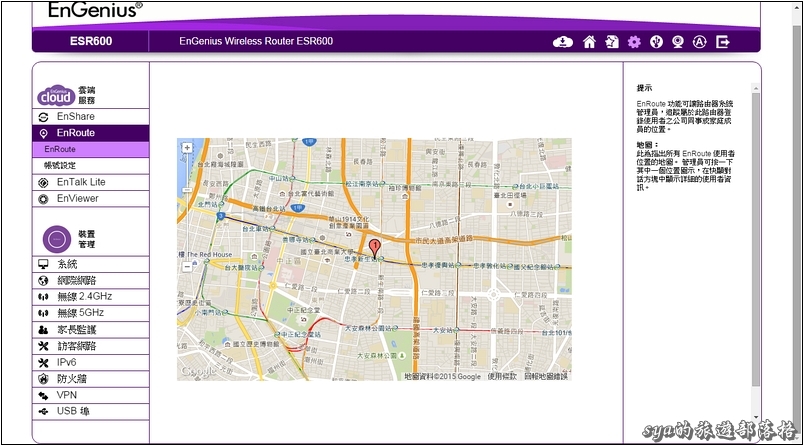

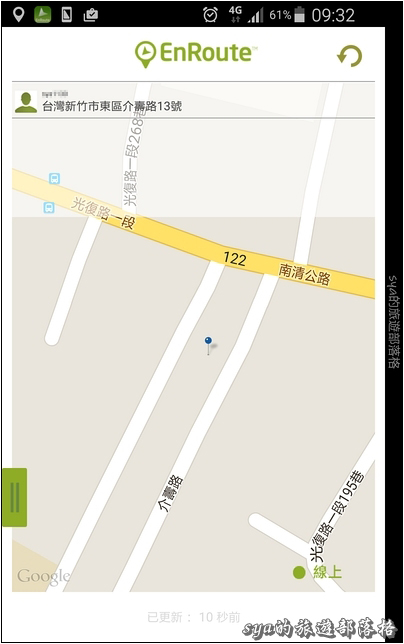

↑ 另外，還有一個方便群體使用，互相分享位置的軟體「EnRoute」。透過兩個步驟，(1)登入ESR600EnRoute，(2)建立帳號，就可以察看到其他成員目前的位置。之前都是使用Google+上的定位與分享機制，但位置更新的頻率是依軟體情境自動決定，因此不是一直沒有收到新的資訊，就是收到的資訊已經是過時的位置了。在EnRoute中可以設定更新的頻率，最短是1分鐘，最長是10分鐘。而且查詢每個人每日的位置歷史紀錄，這個或許在一些有行動需求的微型或中小型企業上，是個很誘人的應用。



EnGenius KEB1套裝包包含了一款支援2.4GHz/5GHz、300Mbps x 2的ESR600無線路由器 與 一台百萬畫素、720P且含紅外線夜視功能的EDS1130無線攝影機。從路由器的時尚造型、優異的無線訊號穿透能力，一直到軟體的搭配與應用，可以看得出這套產品不僅提供硬體的服務，更希望透過強大的軟體應用來吸引使用者。親切的使用者操作介面與極為方便的安裝流程，更是產品的一大優勢，讓我也想帶上一組給爸媽，讓他們可以輕鬆的掌握家中樓層的居安狀況。就算像他們對電腦稍微生疏的這個世代，我相信一定也能很輕易的上手操作的。
